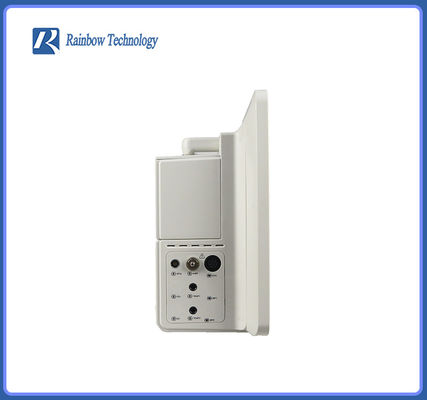

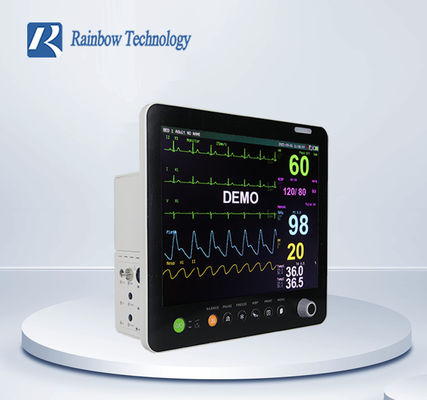

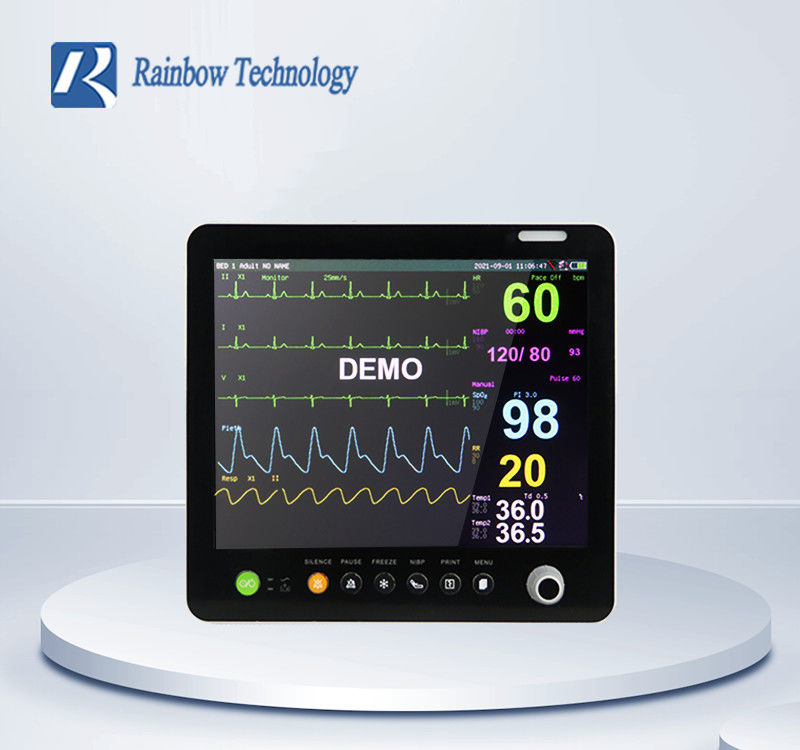

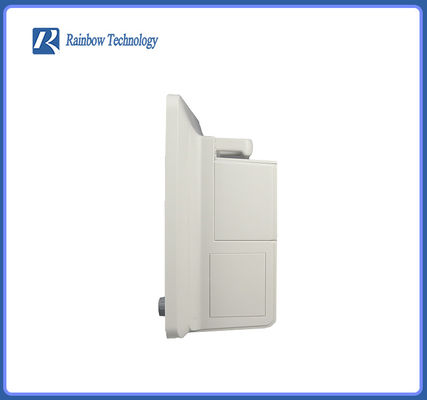

15 इंच कलर टीएफटी एलसीडी डिसप्ले टच स्क्रीन वाइटल साइन मल्टी पैरामीटर पेशेंट मॉनिटर

उत्पाद संक्षिप्त

1.ARM9 मुख्य बोर्ड + 7in1 मॉनिटर मॉड्यूल;एम्बेडेड लिनक्स के आधार पर, मॉनिटर का आकार छोटा, उच्च एकीकरण, कम शक्ति और उच्च प्रदर्शन होता है 2. पैरामीटर में ईसीजी, श्वसन, एनआईबीपी, दोहरी तापमान, एसपीओ 2, पल्स रेट, दोहरी आईबीपी, सीओ₂ इत्यादि शामिल हैं। 4.अद्वितीय मानव आवाज अलार्म 5 ईसीजी निगरानी में अतालता विश्लेषण, एसटी गणना और गति विश्लेषण शामिल हैं 6. .कम छिड़काव और गति में उत्कृष्ट प्रदर्शन के साथ पूर्ण डिजिटल SpO2 प्रौद्योगिकी 7. डीफिब्रिलेशन, ईएसयू और मायोइलेक्ट्रिक आर्टिफैक्ट के खिलाफ संरक्षित 8. एनआईबीपी में दोहरी ओवर प्रेशर प्रोटेक्ट है, मरीज की सुरक्षा के लिए गंभीर वातावरण में सही ढंग से ऑपरेशन कर सकता है 9. पूर्ण अलार्म सुविधा में 3 अलार्म स्तर, अलार्म ध्वनि, अलार्म लाइट और स्क्रीन अलार्म संदेश शामिल हैं 10. एंबेडेड नेटवर्क केंद्रीय मॉनिटर सर्वर से जुड़ सकता है 11. मानव आवाज अलार्म उपयोगकर्ता को अलार्म के स्रोत की पहचान करने में मदद करता है 12.अधिकतम 720 घंटे की प्रवृत्ति समीक्षा, 1000 एनआईबीपी समीक्षा, 2 घंटे पूर्ण तरंग समीक्षा और 200 अलार्म घटना समीक्षा 13. रोगी डेटा की समीक्षा करने के लिए यूएसबी पोर्ट यूएसबी डिस्क डेटा आउटपुट और पीआरएस सॉफ्टवेयर का समर्थन करता है 14. 15'उच्च संकल्प एलसीडी, बड़ी फ़ॉन्ट स्क्रीन प्रदान की गई 15. यूएसबी वाईफ़ाई मॉड्यूल वायरलेस केंद्रीय मॉनिटर का समर्थन करता है 16. बेहतर यूजर इंटरफेस के लिए वैकल्पिक टच स्क्रीन





विनिर्देश

चेतावनी

रोगी मॉनिटर अपने प्रदर्शन विनिर्देश को पूरा नहीं कर सकता है यदि संग्रहीत या बाहर उपयोग किया जाता है निर्माता'निर्दिष्ट तापमान और आर्द्रता सीमा।

1.1 वर्गीकरण

एंटी-इलेक्ट्रोशॉक टाइप क्लास I उपकरण

एंटी-इलेक्ट्रोशॉक डिग्री सीएफ डिफिब्रिलेशन

1.2 एकॉर्डेंट एसतंदूर

चिकित्सा उपकरण निर्देश 93/42/ईईसी
EN60601-1:2005 या IEC60601-1:2005	चिकित्सा विद्युत उपकरण, भाग 1: सुरक्षा के लिए सामान्य आवश्यकताएँ
EN60601-1-1 या IEC60601-1-1	चिकित्सा विद्युत उपकरण, भाग 1-1: सुरक्षा के लिए सामान्य आवश्यकताएँ, संपार्श्विक मानक: चिकित्सा विद्युत प्रणालियों के लिए सुरक्षा आवश्यकताएँ
आईईसी60601-1-4	चिकित्सा विद्युत उपकरण, भाग 1-4: सुरक्षा के लिए सामान्य आवश्यकताएं, संपार्श्विक मानक: प्रोग्राम करने योग्य विद्युत चिकित्सा प्रणाली
आईईसी60601-2-49	चिकित्सा विद्युत उपकरण, भाग 2-49: बहुक्रिया रोगी निगरानी उपकरण की सुरक्षा के लिए विशेष आवश्यकताएं
आईईसी 60601-1-2:2007	विद्युत चुम्बकीय संगतता, चिकित्सा विद्युत उपकरण
आईएसओ 21647: 2009	चिकित्सा विद्युत उपकरण — श्वसन गैस मॉनीटरों की बुनियादी सुरक्षा और आवश्यक प्रदर्शन के लिए विशेष आवश्यकताएं

1.3 शक्ति आपूर्ति

100 ~ 240 वीएसी, 50/60 हर्ट्ज, पीएमएक्स = 60 वीए

1.4 बैटरी

2200 एमएएच 14.8V रिचार्जेबल लिथियम बैटरी

पूर्ण चार्ज के बाद ऑपरेटिंग समय 1.5 घंटे से अधिक है

कम बैटरी के पहले अलार्म के बाद ऑपरेटिंग समय लगभग 5 मिनट होगा

अधिकतम चार्जिंग समय 6 घंटे से कम है।

1.5 पर्यावरण

तापमान

CO₂ . के साथ 0 ~ 40 डिग्री सेल्सियस, 5 ~ 40 डिग्री सेल्सियस काम करना

भंडारण -20 ~ 50 डिग्री सेल्सियस

नमी

15% - 90% काम करना

भंडारण 15% - 90% (कोई जमावट नहीं)

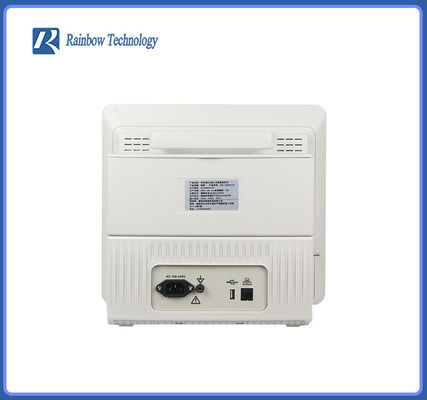

1.6 सिग्नल इंटरफ़ेस

नेटवर्क इंटरफ़ेस मानक RJ45 सॉकेट

यूएसबी पोर्ट

1.7 ईसीजी

1.7.1 प्रमुख एमस्तोत्र

5 लीड, I, II, III, AVR, AVL, AVF, V

1.7.2 बढ़त

2.5mm/mV, 5.0mm/mV, 10mm/mV, 20mm/mV

1.7.3 हृदय दर

माप सीमा:

वयस्क 15 ~ 300 बीपीएम

नवजात/बाल चिकित्सा 15 ~ 350 बीपीएम

सटीकता ± 1%

संकल्प 1 बीपीएम

1.7.4 संवेदनशीलता

> 200 μV पीपी

1.7.5 विभेदक इनपुट प्रतिबाधा

> 5 एम ओम

1.7.6 सीएमआरआर

डायग्नोस्टिक मोड> 90 डीबी

मॉनिटर मोड> 110 डीबी

सर्जरी मोड> 110 डीबी

1.7.7 इलेक्ट्रोड ऑफसेट क्षमता

± 300mV

1.7.8 लीकेज करंट

<10 μA

1.7.9 गति धड़कन पता लगाना

रेंज ± 2～ ± 700 एमवी

चौड़ाई 0.1～2ms

वृद्धि समय 10～100µs

1.7.10 गति धड़कन अस्वीकार

रेंज ± 2～ ± 700 एमवी

चौड़ाई 0.1～2ms

वृद्धि समय 10～100µs

1.7.11 बेसलाइन रिकवरी

<3 एस डीफिब्रिलेशन के बाद।

1.7.12 सिग्नल रेंज

± 5 एमवी पीपी

1.7.13 बैंडविड्थ

सर्जरी 1 ~ 20 हर्ट्ज

मॉनिटर 0.5 ~ 40 हर्ट्ज

नैदानिक ​​0.05 ~ 130 हर्ट्ज

1.1.1 अंशांकन संकेत

1 एमवी पीपी, ± 5% सटीकता

1.1.2 अनुसूचित जनजाति माप

रेंज -2.0 ~ +2.0 एमवी

शुद्धता -0.8mV～+0.8mV: ±0.02mV या ± 10%, जो अधिक है

अन्य रेंज: अनिर्दिष्ट

1.1 आरप्रेरणा

1.1.1 तरीका

आरए-एलएल या आरए-एलए के बीच प्रतिबाधा

1.1.2 विभेदक इनपुट प्रतिबाधा

>2.5 एम ओम

1.1.3 श्वसन प्रतिबाधा रेंज

0.3 ~ 3Ω

1.1.4 आधार प्रतिबाधा रेंज

200Ω-2000Ω

1.1.5 बैंडविड्थ

0.3 ~ 2 हर्ट्ज

1.1.6 बढ़त

0.25,´0.500,´1,´2,´4

1.1.7 उत्तरजलन भाव

माप श्रेणी

वयस्क 0 ~ 120 बीआरपीएम

नवजात / बाल चिकित्सा 0 ~ 150 बीआरपीएम

संकल्प 1 बीआरपीएम

शुद्धता 0～6 बीआरपीएम: अनिर्दिष्ट

7～150 बीआरपीएम: ± 2 बीआरपीएम या ± 2%, अधिक से अधिक का उपयोग करें

प्रेरक वर्तमान <300 µA RMS अधिकतम

1.1.8 एपीएनईए अलार्म

10 ~ 40 एस

1.2 एनमैंबीपी

1.2.1 तरीका

ऑसिलोमेट्री

1.2.2 मैंअश्योर मोड

मैनुअल, ऑटो, STAT

1.2.3 उपायइ ऑटो मोड में अंतराल

1,2,3,4,5,10,15,30,60,90,120,180,240,480 मिनट

1.2.4 उपायइ स्टेट मोड में अवधि

5 मिनट

1.2.5 पल्स रेट रेंज

40 ~ 240 बीपीएम

1.2.6 उपायइ और अलार्म रेंज

वयस्क मोड

एसवाईएस 40 ~ 280 एमएमएचजी

डीआईए 10 ~ 220 मिमीएचजी

मतलब 20 ~ 240 मिमीएचजी

बाल चिकित्सा मोड

एसवाईएस 40 ~ 220 एमएमएचजी

डीआईए 10 ~ 160 एमएमएचजी

मतलब 20 ~ 170 मिमीएचजी

नवजात मोड

एसवाईएस 35 ~ 135 एमएमएचजी

डीआईए 10 ~ 100 एमएमएचजी

मतलब 20 ~ 110 मिमीएचजी

1.2.7 एसस्थिर दबाव सटीकता

±3mmHg

1.2.8 संकल्प

1mmHg

1.2.9 शुद्धता

अधिकतम माध्य त्रुटि ±5mmHg

अधिकतम मानक विचलन 8mmHg

1.2.10 अधिक दबाव संरक्षण

वयस्क 300 mmHg

बाल चिकित्सा 240 मिमीएचजी

नवजात 150 mmHg

1.3 एसपीहे₂

1.3.1 उपायतत्व श्रेणी

0 ~ 100%

1.3.2 संकल्प

1%

1.3.3 शुद्धता

70% ~ 100% ± 2%

0% ~ 69% अनिर्दिष्ट

1.3.4 पल्स दर

उपाय और अलार्म रेंज 20 ~ 250bpm

संकल्प 1bpm

शुद्धता ± 3bpm

1.4 टीतापमान

चैनल 2

माप और अलार्म रेंज 0 ~ 50 डिग्री सेल्सियस

संकल्प 0.1 डिग्री सेल्सियस

शुद्धता (कोई सेंसर नहीं) ± 0.1 ℃ (25 ℃ - 45 ℃), ± 0.2 ℃ (अन्य)

शुद्धता (सेंसर शामिल करें) ± 0.2 ℃ (32 ℃ - 42 ℃)

± 0.3 ℃ (अन्य)

1.5 मासिमो स्पो2 (वैकल्पिक)

मापन सीमा 1 से 100%

संकल्प 1%

शुद्धता 70 से 100%: ± 2% (वयस्क/बाल चिकित्सा मोड में गति के बिना मापा जाता है)

70 से 100%: ± 3% (नवजात मोड में गति के साथ मापा जाता है)

70 से 100%: ± 3% (गति के साथ मापा जाता है)

0% से 69%: निर्दिष्ट नहीं है।

ताज़ा करने की दर 1 s

अद्यतन अवधि 8 s, 16 s

पीउल्से आरखाया

मापन सीमा 25 से 240 बीपीएम

संकल्प 1 बीपीएम

शुद्धता ± 3 बीपीएम (गति के बिना मापा जाता है)

± 5 बीपीएम (गति के साथ मापा जाता है)

ताज़ा करने की दर 1 s

अद्यतन अवधि 8 s, 16 s

कम छिड़काव

स्थितियां पल्स आयाम: >0.02%

प्रकाश प्रवेश:> 5%

SpO2 सटीकता ± 2%

पीआर सटीकता ±3 बीपीएम

1.6 नेल्कोर एसपीओमैं(वैकल्पिक)

1.6.1 एसपीओ2

रेंज 0～100%

संकल्प 1%

सटीकता 70～100%: ± 2%

<69%: अपरिभाषित

1.7 आईबीपी (वैकल्पिक)

1.7.1 एससुनिश्चित करना

पुन: प्रयोज्य सेंसर: OHMEDA P23XL या BD, एडवर्ड संगत

एक बार उपयोग: OHMEDA DT-4812 या BD, एडवर्ड संगत

उत्तेजना वोल्टेज: ＋5Vdc ± 2%

संवेदनशीलता: 5uV/V/mmHg

1.7.2 चैनल

2 चैनल

1.7.3 मापक रेंज

-50 ~ 360 (मिमीएचजी)

1.7.4 संकल्प

1mmHg

1.1.1 शुद्धता(कोई सेंसर नहीं)

±2% या ±1mmHg, अधिक से अधिक का उपयोग करें

1.1.2 बैंड की चौड़ाई

सामान्य मोड: डीसी～40 हर्ट्ज

चिकना मोड: डीसी～12.5 हर्ट्ज

1.1 सीओमैं(वैकल्पिक)

1.1.1 मापक रेंज

0% ~ 13%

1.1.2 संकल्प

1 मिमीएचजी

1.1.3 शुद्धता

±2 एमएमएचजी @ <5.0% सीओ₂ (एटीपीएस पर)

1.1.4 सांस की दर

सांस की दर: 3 - 150 बीपीएम

1.2 गैस (वैकल्पिक)

1.2.1 मापक रेंज

CO2 0 - 15%

N2O 0 - 100%

एचएएल, आईएसओ, ईएनएफ 0 - 8%

एसईवी 0 - 10%

डेस 0 - 22%

1.2.2 शुद्धता

CO2 ± (0.2% एबीएस + 2% आरईएल)

O2 ± (1% एबीएस + 2% आरईएल)

N2O ± (2% एबीएस + 2% आरईएल)

एचएएल, आईएसओ, ईएनएफ ± (0.15% एबीएस + 2% आरईएल)

एसईवी ± (0.15% एबीएस + 2% आरईएल)

डेस ± (0.15% एबीएस + 2% आरईएल)

1.2.3 सांस की दर

सांस की दर: 0 - 150 बीपीएम, ± 1 बीपीएम

1.3 टच स्क्रीन (वैकल्पिक)

1.3.1 एमनीति

4 तार रोकनेवाला

1.3.2 आकार

12.1 इंच

1.4 रिकॉर्डर (वैकल्पिक)

कागज की चौड़ाई 48 मिमी

गति 25/50 मिमी/सेक

तरंग चैनल 3 चैनल
